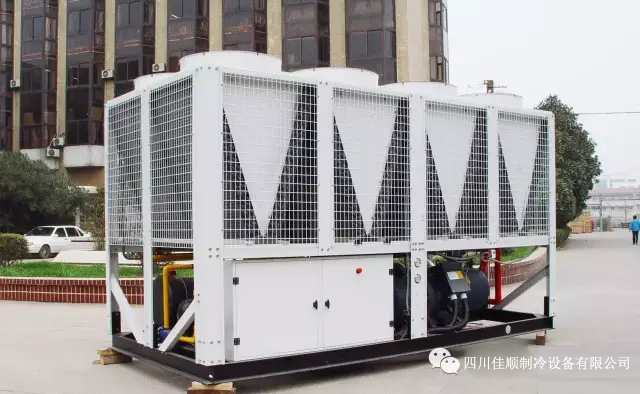

風冷螺桿系統原理與除霜！

1、壓縮機  2、翅片換熱器  3、風機

4、高壓罐  5、干燥器  6、視液鏡

7、經濟器  8、電子膨脹閥  9、殼管換熱器

10、14、電磁閥   11、15、熱力膨脹閥

12、單向閥  13、壓力控制器  16、17、壓力表

如圖所示：制冷劑進入壓縮機被壓縮為高溫高壓的氣體，高壓氣體進入翅片換熱器被冷卻為常溫高壓的液體，高壓液體進入儲液器，經截止閥、干燥過濾器后分為兩路：一路作為冷卻介質經熱力膨脹閥節流后進入經濟器吸熱蒸發，氣體進入壓縮機節能器回氣口；另一路作為被冷卻介質在經濟器中過冷后經電子膨脹閥節流后，進入殼管式換熱器中向外輸出冷量，并吸熱蒸發后進入壓縮機繼續下一次循環。

制冷運行 1-2-3-5-9-7-19-8-7-6-15-16-11-2-10-1；

制熱運行1-2-11-17-9-7-19-8-7-6-15-18-3-2-10-1；

1.壓縮機   2.四通閥   3.翅片換熱器  4.風機

5.16.17.18.20.單向閥   6.經濟器

7.截止閥   8.視液鏡  9.貯液器  10.汽液分離器

11.殼管換熱器  12.壓力控制器   13.21.電磁閥

14.22.23.熱力膨脹閥    15.電子膨脹閥

19.干燥過濾器   25.26.壓力表

需要控制元件包括：

1、壓縮機   2、四通閥   4、風機

13、經濟器電磁閥   14、電子膨脹閥（自帶控制模塊）

21、噴液電磁閥   27、水泵（客戶自備）

28、輔助電加熱器（客戶自備）

制冷循環同單冷機組，制熱循環如下：

制冷劑進入壓縮機被壓縮為高溫高壓的氣體，高壓氣體經四通閥進入殼管式換熱器被冷卻為常溫高壓的液體，同時殼管式換熱器中的水被加熱并送到末端設備，制冷劑高壓液體通過止回閥進入儲液器9，經截止閥、干燥過濾器后分為兩路：一路作為冷卻介質經熱力膨脹閥節流后進入經濟器吸熱蒸發，氣體進入壓縮機節能器回氣口；另一路作為被冷卻介質在經濟器中過冷后經電子膨脹閥節流，進入翅片換熱器吸收環境熱量，汽化后被壓縮機吸入，完成一個循環。

熱泵機組的除霜

風冷熱泵機組的除霜控制:

風冷熱泵機組在制熱運行時，當空氣側換熱器翅片表面溫度低于空氣露點溫度且低于0℃時，換熱器表面會結霜。結霜增加了換熱熱阻和減少了換熱器的進風量，使機組制熱量產生衰減。因此，當霜層達到一定厚度時，必須對空氣側換熱器進行除霜。

風冷熱泵機組目前常用的除霜方法：

①逆循環除霜，機組進入除霜程序，四通換向閥換向，機組從制熱模式切換為除霜/制冷模式，同時空氣側換熱器的風機停機；

②熱氣旁通除霜，機組進入除霜程序，四通換向閥不換向，機組仍處于制熱循環，壓縮機排氣直接被旁通至需除霜的空氣側換熱器。
